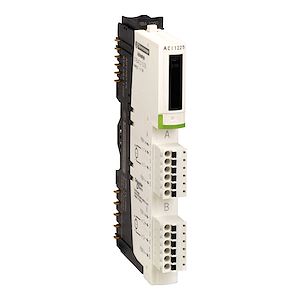

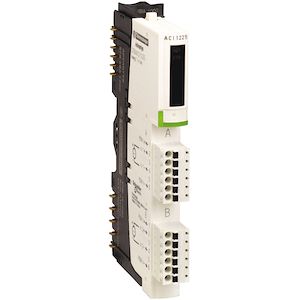

Ce kit fait partie de la gamme Modicon STB, une offre d’E/S distribuées modulaires. Il constitue un kit d’accessoires d’automates programmables logiques (API) et automatiques (PAC). Il dispose de 2 entrées analogiques (courant de 4mA à 20mA) avec une résolution de 10 bits. Ce produit est compatible avec la plupart des principaux réseaux de bus de terrain. Il s’agit d’un kit d’entrées analogiques avec une tension d’alimentation nominale de 24V CC et une consommation de courant de 30mA à 5V CC pour le bus logique. Le temps de réponse est de 5ms. Son degré de protection est IP20. Il est adapté aux applications d’emballage, d’embouteillage, d’assemblage, de distribution, de textile, d’impression et de machines à semi-conducteurs. Ce produit est certifié FM Classe 1 Division 2, ATEX catégorie 3G, CE, UL, CSA et C-Tick. Ce kit convient pour une utilisation avec la base de montage STBXBA1000 et le module de distribution d’alimentation STBPDT3100/3105. Le kit comprend STBXTS1100, connecteur à vis à 6 bornes, base STBXBA1000, STBXTS2100, connecteur à ressort à 6 bornes et module STBACI1225. La solution Modicon est un système d’entrées/sorties ouvert et modulaire qui permet de concevoir des îlots d’automatisme gérés par un contrôleur maître via un bus ou un réseau de communication.
Advantys stb
Bus de terrain, périphérie déc. – module entrée/sortie analogique
Certifié pour zone à risque selon UL groupe G (poussière non conductrice) : Non
Certifié pour zone à risque selon UL groupe F (poussière carbonée) : Non
Certifié pour zone à risque selon UL groupe E (poussière de métal) : Non
Certifié pour zone à risque selon UL groupe D (propane) : Non
Certifié pour zone à risque selon UL groupe C (éthylène) : Non
Certifié pour zone à risque selon UL classe I : Non
Supporte le protocole pour EtherCAT : Non
SIL conformément à IEC 61508 : sans
Standard radio UMTS : Non
Certifié pour zone à risque selon UL groupe B (hydrogène) : Non
Certifié pour zone à risque selon UL groupe A (acétylène) : Non
Certifié pour zone à risque selon UL division 2 : Non
Certifié pour zone à risque selon UL division 1 : Non
Certifié pour zone à risque selon UL classe III : Non
Certifié pour zone à risque selon UL classe II Non
Entrées analogiques configurables : Oui
Tension d’alimentation DC : 24,0…24,0 V
Protocole pris en charge pour SafetyBUS p : Non
protocole pris en charge pour PROFIsafe : Non
Standard radio GSM : Non
Standard radio GPRS : Non
Sorties analogiques configurables : Non
Protocole pris en charge pour EtherNet/IP :Non
protocole pris en charge pour DeviceNet Safety : Non
protocole pris en charge pour AS-Interface Safety at Work : Non
Standard radio Bluetooth : Non
Montage mural/direct possible : Non
Niveau de performance selon EN ISO 13849-1 : sans
Maître IO-Link : Non
Standard radio WLAN 802.11 : Non
Protocole pris en charge pour PROFINET IO : Non
protocole pris en charge pour PROFINET CBA : Non
protocole pris en charge pour Foundation Fieldbus : Non
Montage sur rack possible : Oui
Encastrement frontal possible : Non
Protocole pris en charge pour SERCOS : Non
Classe de protection (IP) : IP20
Nombre d’interfaces matérielles Wireless : 0
Nombre d’interfaces matérielles PROFINET : 0
Protocole pris en charge pour INTERBUS-Safety : Non
Matériel associé (Ex ib) : Non
Matériel associé (Ex ia) : Non
Composants système : Oui
Catégorie de protection contre les explosions pour le gaz : protection contre les explosions de gaz ATEX, cat.3G
Montage possible sur barres profilées : Oui
Finition du raccordement électrique : raccordement à vis
Résolution des entrées analogiques : 10 Bit
Signal de sortie configurable : Non
Raccordement au bus de champ possible sur coupleur de bus séparé : Oui
Catégorie de protection contre les explosions pour la poussière : autre
Sortie, tension : Non
Sortie, courant : Non
Signal d’entrée configurable : Oui
Entrée, thermo-élément ; Non
Entrée, tension : Non
Entrée, courant Oui
Protocole pris en charge pour autres systèmes de bus : Non
Entrée, thermomètre à résistance : Non
Entrée, résistance : Non
Protocole pris en charge pour SUCONET : Non
Supporte le protocole DeviceNet : Non
Protocole pris en charge pour Data-Highway : Non
Supporte protocole Modbus : Non
Supporte le protocole KNX : Non
Protocole pris en charge pour INTERBUS : Non
Protocole pris en charge pour CAN : Non
Nombre d’interfaces matérielles USB : 0
Nombre d’interfaces matérielles en série TTY : 0
Nombre d’autres interfaces matérielles : 0
Nombre d’interfaces matérielles parallèles : 0
Protocole pris en charge pour PROFIBUS : Non
Protocole pris en charge pour ASI: Non
Protocole pris en charge pour TCP/IP : Non
Nombre d’interfaces matérielles en série RS-485 : 0
Nombre d’interfaces matérielles en série RS-422 : 0
Nombre d’interfaces matérielles en série RS-232 : 0
Nombre d’interfaces matérielles Industrial Ethernet : 0
Protocole pris en charge pour LON : Non
Type de tension d’alimentation : DC
Nombre d’entrées numériques : 0
Hauteur : 13.9 mm
Largeur ; 128.3 mm
Nombre d’entrées auxiliaires: 2
Adapté aux fonctions de sécurité : Non
Profondeur : 70 mm
Info produit
Gamme : Advantys stb
Multiple de vente : 1
Code Douane : 85389099
